Double Shelter, not included fastening bolts for Foundation
Utendørskabinettet er utviklet i samarbeid med Telenor i den hensikt å erstatte dagens hytter for nye Greenfield-siter.

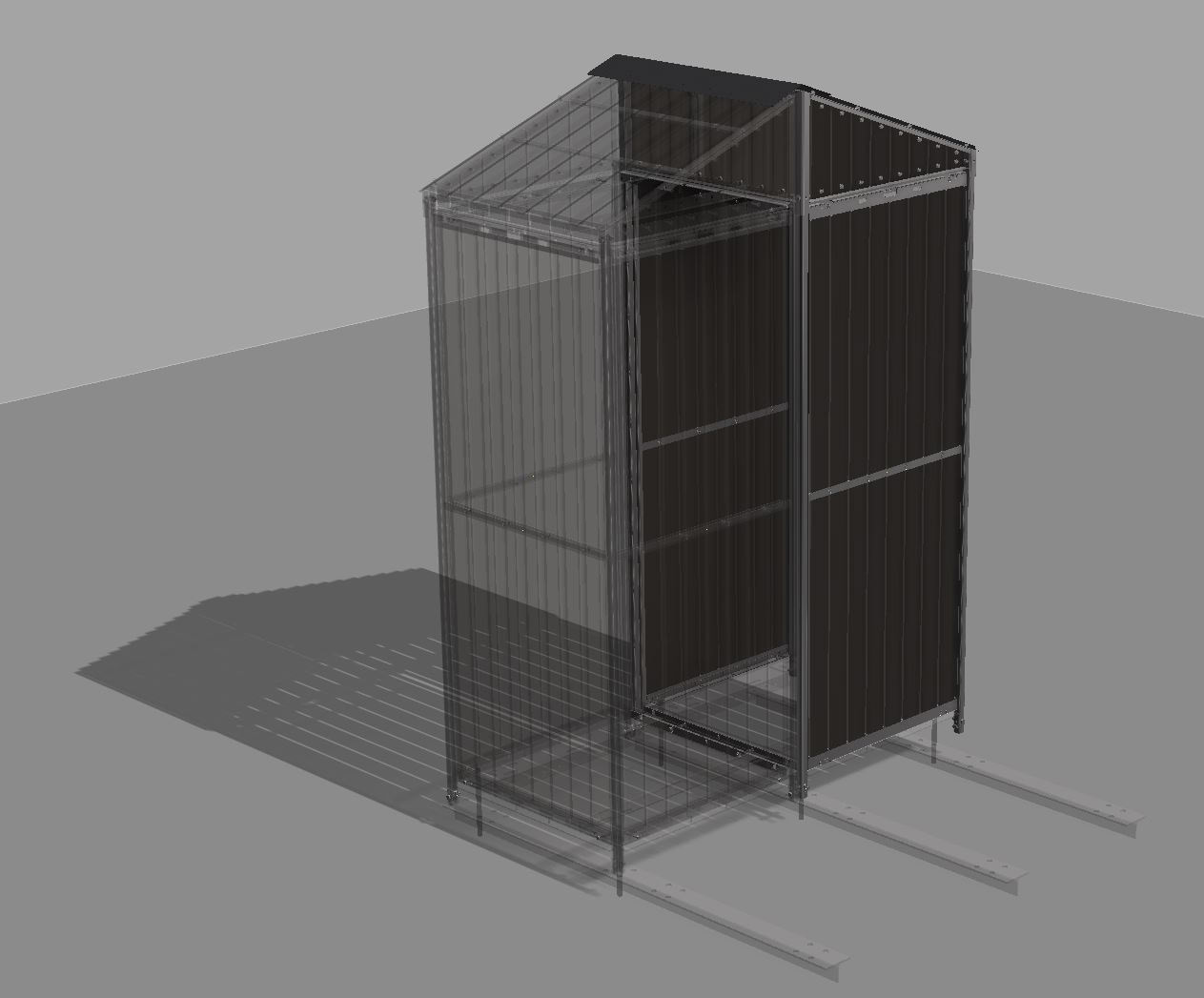

Kabinettene er modulære slik at flere moduler kan kobles sammen for å oppnå ønsket areal, og flere kabinett-moduler kan monteres for å utvide arealet dersom behovet etter hvert øker.
Hver modul har yttermål 950 x 950 mm, bunnrammen er tilpasset plassering av større skap med hullbilder i bærende konstruksjoner som passer de fleste typer likeretter og andre gulvmonterte skap som benyttes i Telecom-bransjen. Veggmodulene er avtagbare og sikrer tilkomst fra alle sider av utendørskabinettet ved behov.
Innfesting mot fundament gjøres med gjengestenger, enten festet i nedgravde HEA-profiler, innstøpt i plate eller festet direkte i fjell. Innfestingen sikrer tilkomst for kabler etc. fra undersiden av utendørskabinettet. Gjengestenger for innfesting mot fundament bestilles separat, se Utendørskabinett, fundamentering for ferdige pakker.

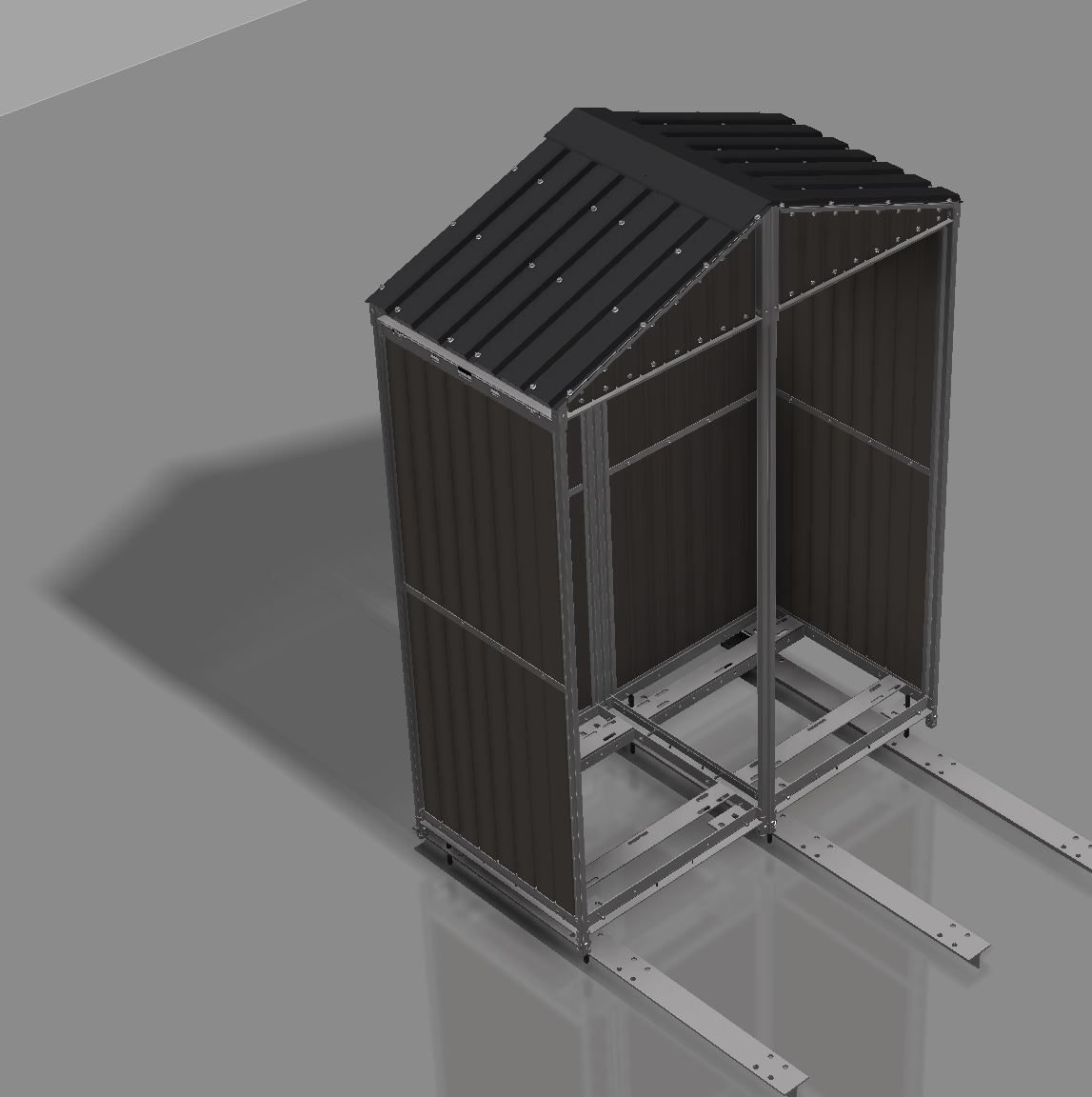

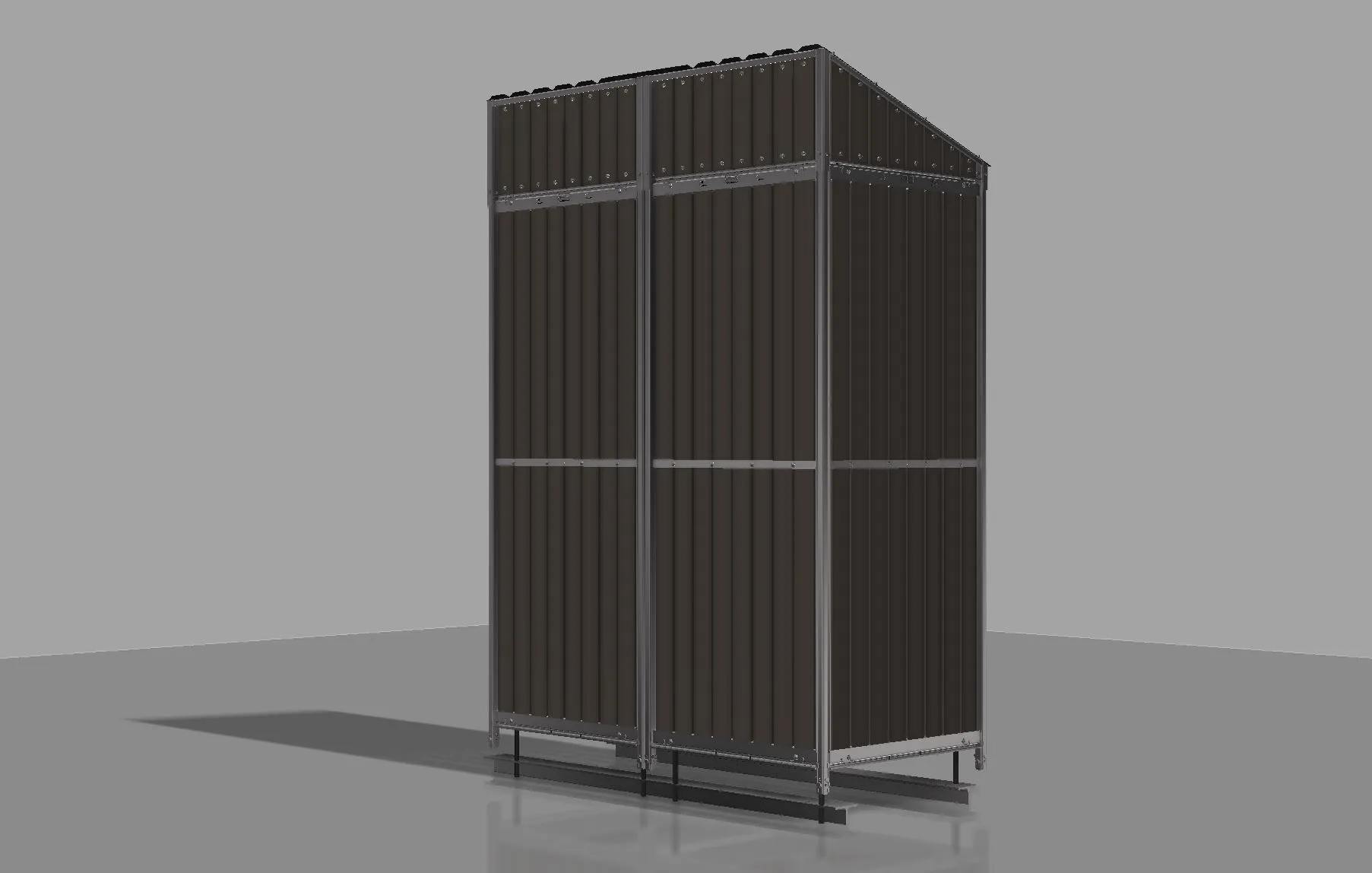

TLNS-DOBBEL er en startpakke med 2 utendørskabinett-moduler og utgjør et dobbelt kabinett med ytre mål 950×1900 mm. Takmodulene kan monteres mot hverandre, (som et saltak), eller i linje for å få tak med ensidig fall.
Pakken inneholder:
2 skt Bunnramme til utendørskabinett
2 stk Takmodul til utendørskabinett
8 stk Hjørnestolper til utendørskabinett
6 stk Veggmodul til utendørskabinett
2 stk Profil for sammenkobling av to utendørskabinetter
2 stk U-bolt til dørmodul
1 stk Flatt takbeslag til utendørskabinett
1 stk Mønebeslag til utendørskabinett
20 stk Takskruer 4.8×35 mm
*materialer for innfesting mot fundament bestilles separat.
